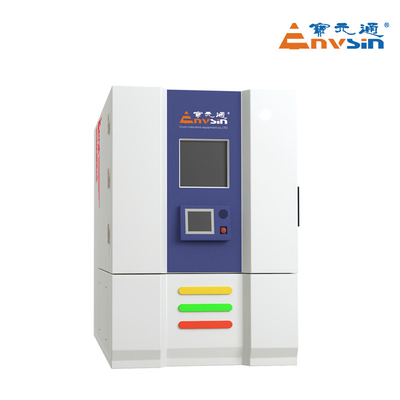

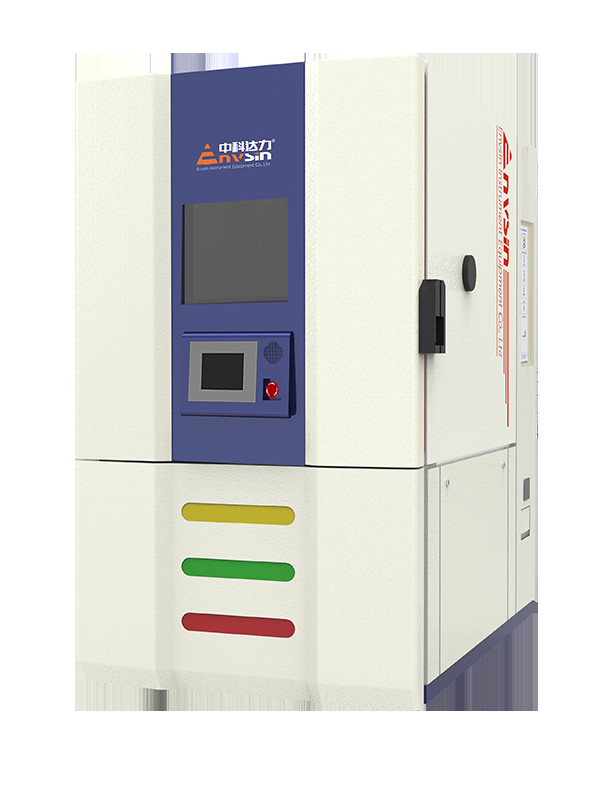

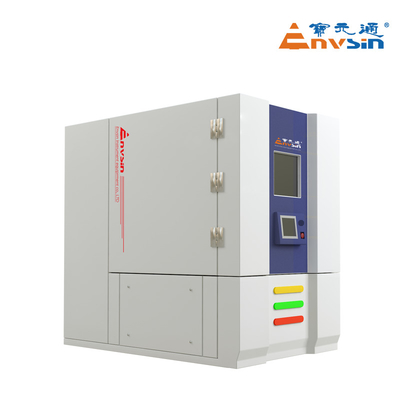

Phòng thử nghiệm ESS đạp xe nhiệt độ 990L SUS304

Không gian thử nghiệm

990L

Kích thước bên trong

1100*950*950mm (W×D×H) (W×D×H)

Kích thước bên ngoài

1350mmx1890mmx2050mm ((W × D × H)

Nguồn cung cấp điện

AC380V±10%,50Hz±1,60A, 3/N/PE, kháng đất < 4Ω

Tối đa.

75KW ((Sức mạnh trung bình là khoảng 35KW)

Tiền tệ

130A ((Điện trung bình là khoảng 55A)

Phương pháp làm mát

Hệ thống làm mát bằng nước

Địa điểm lắp đặt

• Địa điểm làm việc nên bằng phẳng, thông gió tốt; không có vật liệu dễ cháy, khí ăn mòn hoặc bụi.

• Không có nguồn bức xạ điện từ mạnh ở gần

• Gần hệ thống thoát nước (trong vòng 2 mét đối với nước ngưng tụ)

• Khả năng mang đất không dưới 15000kg/m2

• Chuẩn bị nguồn cung cấp điện và nước thích hợp

• Nếu cần nước hoặc cung cấp khí, nên được trang bị trước

• Nhiệt độ xung quanh: 5°C ~ 25°Cđược đề nghị, 25°C ~ 35°C hoạt động tốt; ((đối với mô hình làm mát bằng không khí); 5°C ~ 40°C hoạt động tốt (đối với mô hình làm mát bằng nước)

• Độ ẩm môi trường: ≤ 85%RH

• Áp suất xung quanh:86KPa106KPa

• Bảo đảm không gian lắp đặt, như sau:

  ​

​

Nước làm mát

Nhiệt độ nước: 5 °C≤ nhiệt độ nước ≤28 °C. Nếu nguồn nước là nước lạnh điều hòa không khí, nhiệt độ thấp hơn 10 °C, cần phải thực hiện một số biện pháp để ngăn ngừa nước ngưng tụ ống.

1Nếu áp dụng thiết kế làm mát không khí, không cần nước.

2Nếu người dùng cần xây dựng hệ thống lưu thông nước làm mát mới.

≥10t, hoặc Capacity làm lạnh máy làm mát nước ≥35KW ((20°C).

3Hệ thống nước làm mát: GB50050-1995

Dòng nước:≥ 10 tấn/giờ

Độ kính ống:G2,5 inch ×2

Áp suất nước vào:0.3MPa ∙ 0.6MPa

Sự khác biệt áp suất nước vào và ra:≥ 0,2MPa

Yêu cầu nước: đáp ứng tiêu chuẩn GB50050-1995

Thử nghiệm nhiệt độ

Nhiệt độ: -70°C+180°C

Lưu ý:1.Thử nghiệm không tải, đáp ứng GB/T5170-2008, nếu không có thông báo đặc biệt khác.

2. Nhiệt độ môi trường 25 °C, điều kiện thông gió tốt: hoạt động tốt nếu 35 °C ≥ RT> 25 °C; Tốc độ làm mát xuống và công suất tải nhiệt sẽ bị ảnh hưởng bởi nhiệt độ môi trường thấp.

Biến động nhiệt độ: ± 0,5°C

Độ đồng nhất nhiệt độ:0.1°C ∼2.0°C

Phản ứng nhiệt độ: ± 0,1 °C ± 2,0 °C

Độ nghiêng nhiệt độ:< 2,0°C

Tốc độ thay đổi nhiệt độ tuyến tính -

trong vòng - 45 ~ + 100 °C, 15 °C / phút

Tốc độ thay đổi nhiệt độ không tuyến tính < 15°C/min

Thử độ ẩm nhiệt độ

Nhiệt độ: +10°C ∼ +95°C

Phạm vi độ ẩm: 10% RH ∼98% RH

Nhiệt độ đồng nhất: ± 0,5 °C ± 2,0 °C

Độ ẩm đồng nhất: ± 1,0%RH ± 5,0%RH

Độ nóng: ± 0,1 °C ± 2,0 °C

Phân lệch độ ẩm: ± 1,0% RH ± 5,0% RH

Nhiệt độ biến động: ± 0,1 °C ± 0,5 °C

Độ ẩm biến động: ± 1,0%RH ± 3,0%RH

Đường nghiêng nhiệt độ: < 2,0°C

Độ ẩm gradient < 5,0%RH

Tiêu chuẩn kiểm tra

1 GB/T 2423.1 Thử nghiệm nhiệt độ thấp

5 GJB 150.3 Thử nghiệm nhiệt độ cao

2 GB/T 2423.2 Thử nghiệm nhiệt độ cao

6 GJB 150.4 Thử nghiệm nhiệt độ thấp

3 GB/T2423.34 Kiểm tra chu kỳ khí hậu

7 GJB 150.9 Kiểm tra khí hậu

4 Kiểm tra khí hậu IEC60068-2

8 MIL-STD-202G-103BXét độ ẩm

Biểu đồ công suất nhiệt tải

Áp dụng cho thử nghiệm nhiệt độ tiêu chuẩn, công suất nhiệt cho tải thay đổi từ giá trị nhiệt độ khác nhau.

Biểu đồ kiểm soát nhiệt độ và độ ẩm
