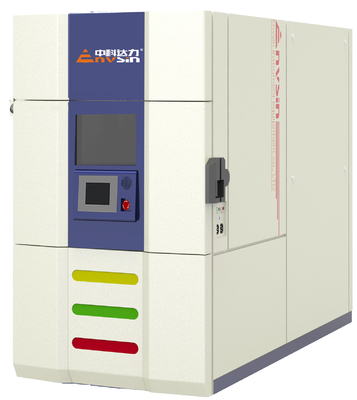

252L Phòng thử sốc nhiệt công nghiệp để thử nghiệm căng cao tuân thủ IEC 60068-2-14

Không gian thử nghiệm

252L

Kích thước bên trong

700*600*600mm (W × D × H)

Kích thước bên ngoài

1090mm*1960mm*1995mm (W*D*H)

Nguồn cung cấp điện

AC380V±10%, 50Hz±1 bốn dây ba pha + dây nối đất ((3/N/PE),Kháng nối đất<4Ω

Tối đa.

60KW

Tiền tệ

100A

Phương pháp làm mát

Làm mát bằng nước

Cấu trúc hệ thống

Cấu trúc ba phần:khu vực thử nghiệm độc lập bất động.Khu vực sưởi ấm trước.Khu vực làm mát trước

Địa điểm lắp đặt

• Địa điểm làm việc nên bằng phẳng, thông gió tốt; không có vật phẩm dễ cháy, khí ăn mòn hoặc bụi
• Không có nguồn bức xạ điện từ mạnh ở gần
• Gần hệ thống thoát nước (trong vòng 2 mét với đơn vị làm lạnh) đối với nước ngưng tụ
• Khả năng mang đất không dưới 20000kg/m2
• Chuẩn bị nguồn cung cấp điện và nước thích hợp
• Nếu cần nước hoặc cung cấp khí, nên được trang bị trước
• Nhiệt độ xung quanh: 5°C ~ 25°Cđược đề nghị, 25°C ~ 35°C hoạt động tốt; ((đối với mô hình làm mát bằng không khí); 5°C ~ 40°C hoạt động tốt (đối với mô hình làm mát bằng nước)
• Độ ẩm môi trường: ≤ 85%RH
• Áp suất xung quanh:86KPa106KPa; 1.8.10 Đảm bảo không gian lắp đặt như sau

​

Cnước sôi

Nhiệt độ nước:5°C≤ Nhiệt độ nước≤28°C đạt tất cả các chỉ số kỹ thuật, 28°C

Nhiệt độ nguồn nước ≤10°C,cần ngăn ngừa nước ngưng tụ phát sinh

1: Không cần nước làm mát nếu có hệ thống làm mát bằng không khí

2: Nếu cần hệ thống làm mát bằng nước, công suất của tháp làm mát ≥ 15 tấn hoặc công suất của đơn vị làm mát ≥ 40KW (ở 20 °C);3:Hệ thống nước làm mát nên là tiêu chuẩn quy định thiết kế GB50050-1995 công nghiệp chu trình làm mát nước xử lý

Dòng chảy nước:≥15 tấn/giờ

Chiều kính ống:G2.5 inch ×2

áp suất thủy lực:0.3MPa ∙ 0.6MPa

Sự khác biệt áp suất thủy lực:≥ 0,2MPa

Yêu cầu về chất lượng nước:GB50050-1995

Nén không khí

áp suất cung cấp không khí nén:0.6MPa ¥0.7MPa Độ ẩm của không khí nén khi sử dụng khí nén:≤30g/m3

Độ ẩm của không khí nén khi sử dụng không khí khô:≤1,5g/m3

Các tham số thử nghiệm sốc nhiệt độ phòng làm việc

Phòng thử sốc nhiệt - S2:

• Phạm vi sốc nhiệt độ thấp: -55°C-10°C
• Phạm vi sốc nhiệt độ cao: +60°C ∼ +150°C

​

Phòng thử cú sốc nhiệt độ phòng thấp cao + S3:

• Phạm vi sốc nhiệt độ thấp: - 65°C - 10°C
• Phạm vi sốc nhiệt độ cao: +60°C ∼ +150°C
• PAMP Phân tích căng thẳng môi trường
• Phạm vi nhiệt độ thấp: -55°C -10°C
• Phạm vi nhiệt độ cao: +60°C ∼ +125°C
• Đường nghiêng nhiệt độ: 3-30°C/phút
• Nhiệt độ biến động: ± 0,1 °C ± 1,0 °C
• Nhiệt độ đồng nhất: ± 0,5 °C ± 2,0 °C
• Phân lệch nhiệt độ:<±2°C

Lưu ý:

1. Kiểm tra không có tải, đáp ứng GB/T5170-2008, nếu không có thông báo đặc biệt khác.

2.Temp. trong phạm vi 0 °C ± + 60 °C, cài đặt Shock temp. và chức năng sàng lọc căng thẳng môi trường RAMP không được chấp thuận.

3. Dữ liệu thử nghiệm trong buồng thử làm mát bằng không khí ở nhiệt độ môi trường 25 °C, điều kiện thông gió tốt;35 °C≥RT>25 °C hoạt động tốt; phạm vi nhiệt độ thấp,Tốc độ làm mát và công suất tải nhiệt sẽ bị ảnh hưởng bởi nhiệt độ môi trường thay đổi.

4Dữ liệu thử nghiệm trong buồng thử làm mát bằng nước ở nhiệt độ nước ≤ 28 °C, Áp suất thủy lực 0,3MPa ≈ 0,6Mpa, Sự khác biệt áp suất thủy lực ≥ 0,2Mpa

Nhiệt độ nóng trước.

Nhiệt độ SV: +50°C+220°C

Thời gian tăng nhiệt độ: RT→+220°C 50 phút

Nhiệt độ trước khi làm mát.

Thời gian giảm nhiệt PV:-75°C+70°C: RT-75°C 60min

Thời gian phục hồi tạm thời

< 15 phút ((đánh giá ở lối thoát không khí)

Tiêu chuẩn thử nghiệm

Tiêu chuẩn thử nghiệm S2:

GB/T2423.22

MIL STD 202F, phương pháp 107G

IEC 60068-2-14, Thử nghiệm Na

BS 2011

DIN 40046, Kiểm tra Na

JESD22-A101-A

Tiêu chuẩn thử nghiệm S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

Tiêu chuẩn thử nghiệm sàng lọc căng thẳng môi trường:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211

Chế độ cấu trúc

Phòng thử nghiệm ở phía trước của buồng thử nghiệm, khu vực làm nóng trước ở phía dưới phía trước; khu vực làm mát trước ở phía trên

trở lại Phòng làm lạnh và bảng phân phối điện nằm ở phía sau và bên trái, bảng điều khiển chính ở cửa trước, Cửa mở từ phải sang trái.Mỗi khu vực thử nghiệm thiết lập hệ thống ống dẫn không khí tuần hoàn: bạt quạt ly tâm, động cơ quạt,đánh gió,tuần khí khu vực thử nghiệm,cửa xả không khí.

Thành phần

• Vật liệu bên ngoài: Thép cán lạnh có lớp phủ tĩnh ở cả hai mặt
• Vật liệu nội thất: SUS304 thép không gỉ
• Vật liệu cách nhiệt: Lớp cách nhiệt từ bọt polyurethane cứng

Chế độ chịu tải

• Khả năng tải kệ:≤40Kg ((trung bình tải)
• Khả năng mang khung thử nghiệm:≤20Kg ((trong tải trung bình)
• Trọng lượng tải trọng tổng thể của không gian thử nghiệm (bàn và đáy) ≤50kg

Cửa phòng

• Cửa đơn với bản lề ở bên trái;
• Kích thước cửa: 700 × 600 mm ((W × H);
• Được trang bị cao su silic và hệ thống sưởi ấm bên trong để chống ngưng tụ;

Cửa sổ quan sát

Kích thước:280mm × 400mm ((W × H), được phủ kính rỗng chống đông nóng

Cổng cáp

2 cổng với Φ50 mm ở bên trái và bên phải, với nắp vít và nút silicone mềm.

Đèn pha

Trong cửa sổ quan sát

Cửa hàng

2 kệ bên trong để lấy mẫu; có thể điều chỉnh chiều cao

Các lỗ thoát nước

Các lỗ thoát nước ngưng tụ cho nước ngưng tụ bên ngoài

Cổng tràn

Nằm ở phía sau vỏ để xả nước ngưng tụ

Máy quay di động

Lốp điều chỉnh mạnh mẽ

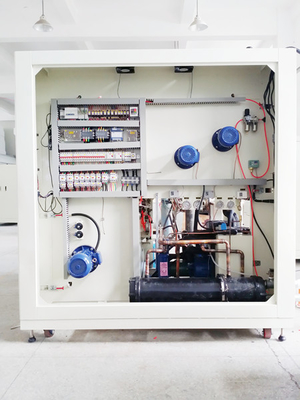

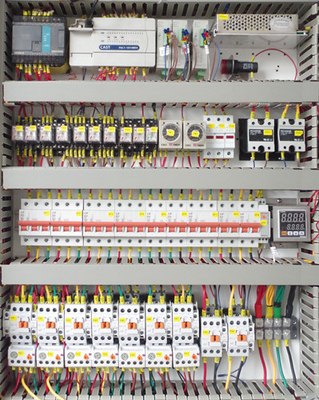

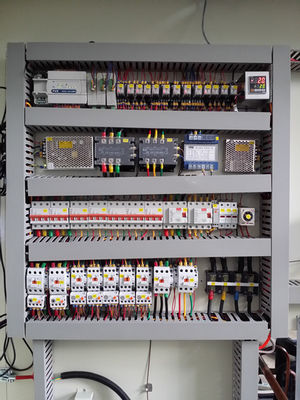

Phòng điện độc lập

Phục hồi phòng điện độc lập, quản lý thiết bị điều khiển điện cốt lõi, cửa với tủ.

Cửa dùng khí nén

Với cửa ống xả và cửa gió phía sau trong khe độc lập,cần không khí nén từ bên ngoài cung cấp động lực.
