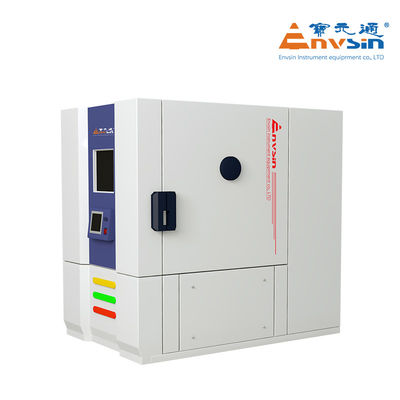

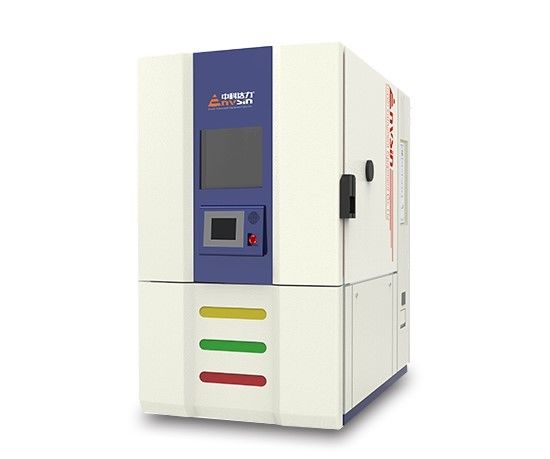

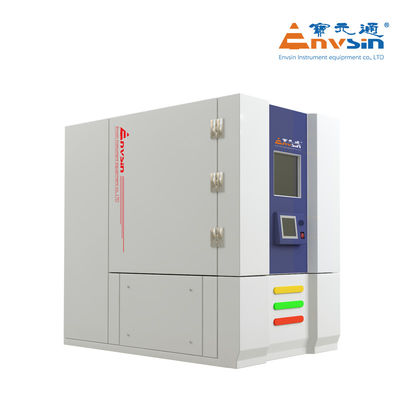

Phòng nhiệt độ và độ ẩm bước vào để thử nghiệm môi trường cực đoan

Không gian thử nghiệm

600L

Kích thước bên trong

800*800*950mm (W*D*H)

Kích thước bên ngoài

1090mm*1960mm*1995mm ((W*D*H)

Nguồn cung cấp điện

AC380V±10%,50Hz±1,60A, 3/N/PE, kháng đất < 4Ω

Tối đa.

60KW ((bình thường 35KW)

Tiền tệ

100A ((bình thường 30A)

Phương pháp làm mát

Hệ thống làm mát bằng nước

Địa điểm lắp đặt

• Địa điểm làm việc nên bằng phẳng, thông gió tốt; không có vật phẩm dễ cháy, khí ăn mòn hoặc bụi
• Không có nguồn bức xạ điện từ mạnh ở gần
• Gần hệ thống thoát nước (trong vòng 2 mét đối với nước ngưng tụ)
• Khả năng mang đất không dưới 15000kg/m2
• Chuẩn bị nguồn cung cấp điện và nước thích hợp
• Nếu cần nước hoặc cung cấp khí, nên được trang bị trước
• Nhiệt độ xung quanh: 5°C ~ 25°Cđược đề nghị, 25°C ~ 35°C hoạt động tốt; ((đối với mô hình làm mát bằng không khí); 5°C ~ 40°C hoạt động tốt (đối với mô hình làm mát bằng nước)
• Độ ẩm môi trường: ≤ 85%RH
• Áp suất xung quanh:86KPa106KPa
• Bảo đảm không gian lắp đặt, như sau:

​

Nước làm mát

Nhiệt độ nước: 5 °C≤ nhiệt độ nước ≤28 °C. Nếu nguồn nước là nước lạnh điều hòa không khí, nhiệt độ thấp hơn 10 °C, cần phải thực hiện một số biện pháp để ngăn ngừa nước ngưng tụ ống.

1Nếu áp dụng thiết kế của gió làm mát, không cần nước làm mát

2Nếu người sử dụng cần xây dựng hệ thống lưu thông nước làm mát mới. Tháp làm mát tiêu chuẩn≥10t, hoặc Capacity làm lạnh máy nước ≥35KW ((20°C)

3Hệ thống nước làm mát: GB50050-1995

Dòng nước:≥ 10t/giờ

Độ kính ống:G2,5 inch ×2

Áp suất nước vào:0.3MPa ∙ 0.6MPa

Sự khác biệt áp suất nước vào và ra:≥ 0,2MPa

Yêu cầu nước:đáp ứng tiêu chuẩn GB50050-1995

Thử nghiệm nhiệt độ

Nhiệt độ: -70°C+180°C

Lưu ý:

1.Thử nghiệm không tải, đáp ứng GB/T5170-2008, nếu không có thông báo đặc biệt khác.

2. Nhiệt độ môi trường 25 °C, điều kiện thông gió tốt: hoạt động tốt nếu 35 °C ≥ RT> 25 °C; Tốc độ làm mát xuống và công suất tải nhiệt sẽ bị ảnh hưởng bởi nhiệt độ môi trường thấp.

Biến động nhiệt độ: ± 0,1 °C ± 0,5 °C

Nhiệt độ đồng nhất: ± 0,5 °C ± 1,0 °C (không có)

Phân lệch nhiệt độ: ± 0,1 °C ± 0,5 °C

Độ nghiêng nhiệt độ:< 2,0°C

Tốc độ thay đổi nhiệt độ tuyến tính -

-40 °C +125 °C,11 °C/phút,với tải 5kg PCB

Tốc độ thay đổi nhiệt độ không tuyến tính:15°C/min

Tiêu chuẩn kiểm tra

1.GB/T 2423.1 Thử nghiệm nhiệt độ thấp

4.GJB 150.3 Thử nghiệm nhiệt độ cao

2.GB/T 2423.2 Thử nghiệm nhiệt độ cao

5.GJB 150.4 Thử nghiệm nhiệt độ thấp

3.GB/T2423.22 (Xét nghiệm xe đạp tạm thời)

6.IEC 60068-2 (kiểm tra thời gian)

Biểu đồ công suất nhiệt tải

Áp dụng cho thử nghiệm nhiệt độ tiêu chuẩn, công suất nhiệt cho tải thay đổi từ giá trị nhiệt độ khác nhau.

Chế độ cấu trúc

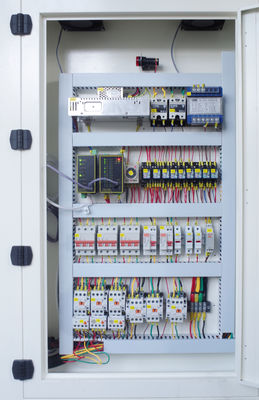

• Phòng thử nghiệm ở trên, tủ lạnh ở dưới; điều khiển phân phối điện ở phía sau.
• Bảng điều khiển chính ở cửa trước, và bảng điều khiển mở rộng ở phía sau bên phải.
• Cửa mở từ bên phải sang bên trái. kênh lưu thông không khí và hệ thống điều hòa không khí ở phía sau của không gian thử nghiệm:Máy trao đổi nhiệt làm lạnhThiết bị cảm biến nhiệt độ và độ ẩm.

Thành phần

• Vật liệu bên ngoài: Thép cán lạnh có lớp phủ tĩnh ở cả hai mặt

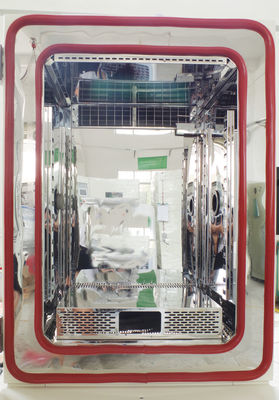

• Vật liệu nội thất: SUS304 thép không gỉ
• Vật liệu cách nhiệt: Lớp cách nhiệt từ bọt polyurethane cứng

Chế độ chịu tải

• Khả năng tải kệ:≤50Kg ((trung bình tải)
• Khả năng mang khung thử nghiệm:≤20Kg ((trong tải trung bình)
• Trọng lượng tải trọng tổng thể của không gian thử nghiệm (bàn và đáy) ≤80kg

Cửa phòng

• Cửa đơn với bản lề ở bên trái;
• Kích thước cửa: 800 × 950 mm ((W × H);
• Được trang bị cao su silic và hệ thống sưởi ấm bên trong để chống ngưng tụ;

Cửa sổ quan sát

Kích thước:280 × 400mm ((W × H), phủ kính rỗng chống đông nóng

Cổng cáp

2 cổng với Φ50 mm ở bên trái và bên phải, với nắp vít và nút silicone mềm.

Đèn pha

Trong cửa sổ quan sát

Cửa hàng

2 kệ bên trong để lấy mẫu; có thể điều chỉnh chiều cao

Các lỗ thoát nước

Các lỗ thoát nước ngưng tụ cho nước ngưng tụ bên ngoài

Cổng tràn

Nằm ở phía sau vỏ để xả nước ngưng tụ

Máy quay di động

Lốp điều chỉnh mạnh mẽ

Thiết kế riêng biệt của nước / điện

Hệ thống độ ẩm và hệ thống điều khiển điện được tách biệt vì sự an toàn ((số bằng sáng chế:ZL201220245236.8)
