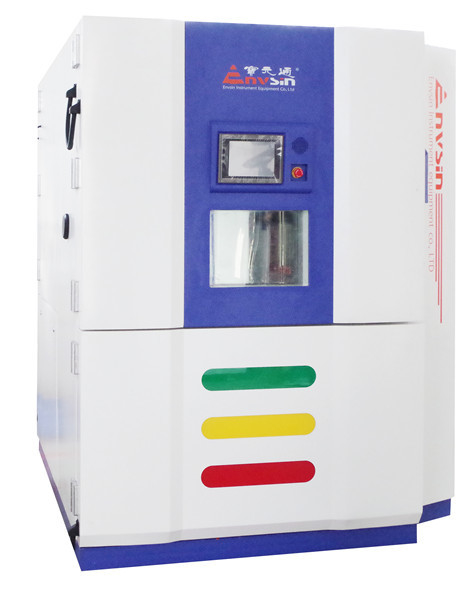

Buồng kiểm tra môi trường sàng lọc căng thẳng SAE-J1211 335L

Không gian thử nghiệm

335L

Kích thước bên trong

800*650*650mm(W×D×H)

Kích thước bên ngoài

1800mm*2500mm*2300mm(W*D*H)

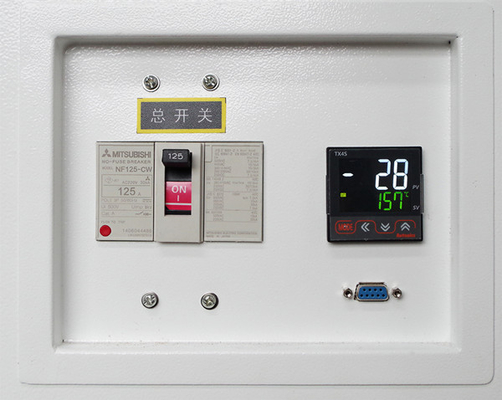

Nguồn cung cấp điện

AC380V±10%, 50Hz±1 bốn dây ba pha + dây nối đất ((3/N/PE),Kháng nối đất<4Ω

Tối đa.

65KW

Tiền tệ

110A

Phương pháp làm mát

Làm mát bằng nước

Cấu trúc hệ thống

Cấu trúc ba phần:khu vực thử nghiệm độc lập bất động.Khu vực sưởi ấm trước.Khu vực làm mát trước

Địa điểm lắp đặt

• Không có nguồn bức xạ điện từ mạnh ở gần
• Gần hệ thống thoát nước (trong vòng 2 mét với đơn vị làm lạnh, đối với nước ngưng tụ)
• Khả năng mang đất không dưới 20000kg/m2
• Chuẩn bị nguồn cung cấp điện và nước thích hợp
• Nếu cần nước hoặc cung cấp khí, nên được trang bị trước
• Nhiệt độ xung quanh: 5°C ~ 25°Cđược đề nghị, 25°C ~ 35°C hoạt động tốt; ((đối với mô hình làm mát bằng không khí); 5°C ~ 40°C hoạt động tốt (đối với mô hình làm mát bằng nước)
• Độ ẩm môi trường: ≤ 85% RH;
• Áp suất xung quanh:86KPa106KPa;
• Bảo đảm không gian lắp đặt, như sau:

​

Cnước sôi

Nhiệt độ nước:5°C≤ Nhiệt độ nước≤28°C đạt tất cả các chỉ số kỹ thuật, 28°C

Nhiệt độ nguồn nước ≤10°C,cần ngăn ngừa nước ngưng tụ phát sinh

1:Nếu phòng thử sử dụng làm mát bằng không khí,không cần nước làm mát

2: Nếu người dùng cần xây dựng hệ thống nước chu kỳ làm mát, thông số kỹ thuật tháp làm mát≥15 tấn hoặc năng lực làm lạnh của đơn vị ngưng tụ≥40KW ((20 °C)

3: Hệ thống nước làm mát nên là tiêu chuẩn quy định thiết kế GB50050-1995 chu trình công nghiệp xử lý nước làm mát

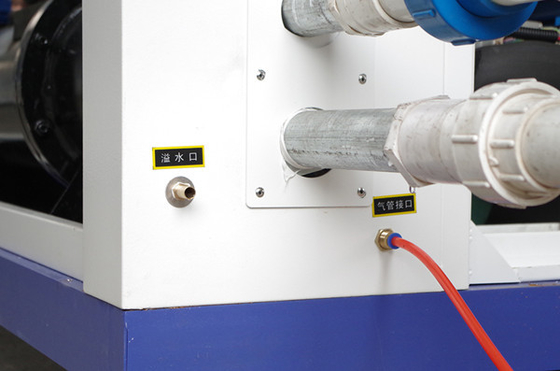

Dòng chảy nước:≥15 tấn/giờ

Chiều kính ống:G2.5 inch ×2

áp suất thủy lực:0.3MPa ∙ 0.6MPa

Sự khác biệt áp suất thủy lực:≥ 0,2MPa

Yêu cầu về chất lượng nước:GB50050-1995

Nén không khí

Áp suất cung cấp không khí nén:0.6MPa ¥0.7MPa

Độ ẩm của không khí nén khi sử dụng khí nén:≤30g/m3

Độ ẩm của không khí nén khi sử dụng không khí khô:≤1,5g/m3

Các tham số thử nghiệm sốc nhiệt độ phòng làm việc

Phòng thử sốc nhiệt - S2:

• Phạm vi sốc nhiệt độ thấp: -55°C-10°C
• Phạm vi sốc nhiệt độ cao: +60°C ∼ +150°C

​

Phòng thử cú sốc nhiệt độ phòng thấp cao + S3:

• Phạm vi sốc nhiệt độ thấp: - 65°C - 10°C
• Phạm vi sốc nhiệt độ cao: +60°C ∼ +150°C
• PAMP Phân tích căng thẳng môi trường
• Phạm vi nhiệt độ thấp: -55°C -10°C
• Phạm vi nhiệt độ cao: +60°C ∼ +125°C
• Đường nghiêng nhiệt độ: 3-30°C/phút
• Nhiệt độ biến động: ± 0,1 °C ± 1,0 °C
• Nhiệt độ đồng nhất: ± 0,5 °C ± 2,0 °C
• Phân lệch nhiệt độ:<±2°C

Lưu ý:

1. Kiểm tra không có tải, đáp ứng GB/T5170-2008, nếu không có thông báo đặc biệt khác.

2.Temp. trong phạm vi 0 °C ± + 60 °C, cài đặt Shock temp. và chức năng sàng lọc căng thẳng môi trường RAMP không được chấp thuận.

3. Dữ liệu thử nghiệm trong buồng thử làm mát bằng không khí ở nhiệt độ môi trường 25 °C, điều kiện thông gió tốt;35 °C≥RT>25 °C hoạt động tốt; phạm vi nhiệt độ thấp,Tốc độ làm mát và công suất tải nhiệt sẽ bị ảnh hưởng bởi nhiệt độ môi trường thay đổi.

4Dữ liệu thử nghiệm trong buồng thử làm mát bằng nước ở nhiệt độ nước ≤ 28 °C, Áp suất thủy lực 0,3MPa ≈ 0,6Mpa, Sự khác biệt áp suất thủy lực ≥ 0,2Mpa

Nhiệt độ nóng trước.

Nhiệt độ SV: +50°C+220°C

Thời gian tăng nhiệt độ: RT→+220°C 50 phút

Nhiệt độ trước khi làm mát.

Nhiệt độ PV:-75°C+70°C

Thời gian giảm nhiệt độ: RT-75°C 60 phút

Thời gian phục hồi tạm thời

< 15 phút ((đánh giá ở lối thoát không khí)

Tiêu chuẩn thử nghiệm

                          Tiêu chuẩn thí nghiệm-S2:

GB/T2423.22

MIL STD 202F, phương pháp 107G

IEC 60068-2-14, Thử nghiệm Na

BS 2011

DIN 40046, Kiểm tra Na

JESD22-A101-A

                          Tiêu chuẩn thí nghiệm-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

Tiêu chuẩn thử nghiệm sàng lọc căng thẳng môi trường:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
