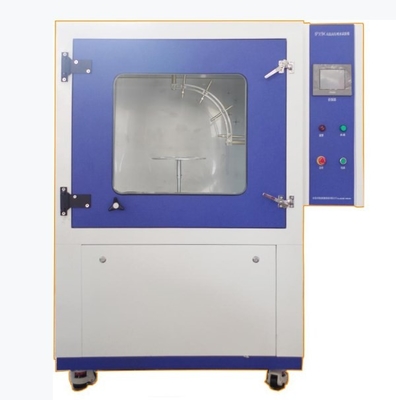

IPX7 Phòng thử mưa hiệu quả năng lượng đáng tin cậy để tuân thủ các tiêu chuẩn chống thấm nước

Tên sản phẩm

Phòng thử chống nước

Mô hình sản phẩm

BY-IPX7

Ngăn cấm thử nghiệm hoặc lưu trữ:

Các chất dễ cháy, nổ và dễ bay hơi

Các mẫu vật sinh học có đặc điểm sinh học

Các mẫu có bức xạ hạt và khả năng can thiệp điện từ mạnh

Các mẫu có thể gây ra sức mạnh cao và tỷ lệ mở rộng cơ thể lớn

Ứng dụng:

Phòng thử nghiệm ngâm này được áp dụng để kiểm tra ngâm lớp bảo vệ vỏ của thiết bị điện tử và điện, công cụ phần cứng, bộ phận máy,cung cấp một môi trường nhập vai trong đó thực tế sản phẩm điện tử tương tự và các thành phần của chúng có thể được tiếp xúc trong quá trình vận chuyển và chúng tôi, để đạt được hiệu suất chống nước của các sản phẩm khác nhau.

Phòng thử không thấm nước này phù hợp với IEC60529, GB4208 DIN40050-9, ISO20653.Chức năng thử nghiệm được sử dụng để kiểm tra sản phẩm của lớp bảo vệ lồng IEC (IP Supplementary Code Enhanced Test), được sản xuất theo các thông số kỹ thuật có liên quan của tiêu chuẩn DIN40050 và đáp ứng phương pháp thử nghiệm mức độ bảo vệ vòm tiêu chuẩn có liên quan.

MCác thông số kỹ thuật

IPX7

Điểm thấp nhất của vỏ bên ngoài có chiều cao dưới 850 mm phải dưới 1000 mm bề mặt nước;

Điểm cao nhất của vỏ bên ngoài với chiều cao lớn hơn hoặc bằng 850 mm phải nằm 150 mm dưới bề mặt nước;

Áp suất nước: 1000kpa; (điểm điều khiển có thể hiển thị)

Thời gian thử nghiệm ít nhất 30 phút;

Những người khác:kích thước không xác định

Tiêu chuẩn thử nghiệm

SO16750-1-2006 Điều kiện môi trường và thử nghiệm thiết bị điện và điện tử cho xe đường (quy định chung)

Mã IP lớp bảo vệ vỏ DIN40050-9

ISO20653 xe đường bộ - mức độ bảo vệ (mã IP) - bảo vệ thiết bị điện khỏi các vật thể lạ, nước và tiếp xúc

Mã IEC60529 về bảo vệ thùng điện

GMW 3172 ((2007)Yêu cầu chung về môi trường, độ tin cậy và hiệu suất xe

VW80106-2008 Điều kiện thử nghiệm chung cho các thành phần điện và điện tử trên ô tô

QC/T 417.1 ((2001)Điều kết nối dây chuyền dây chuyền cho xe hơi Phần 1

GB4208 Xác định khoang

Rhệ thống

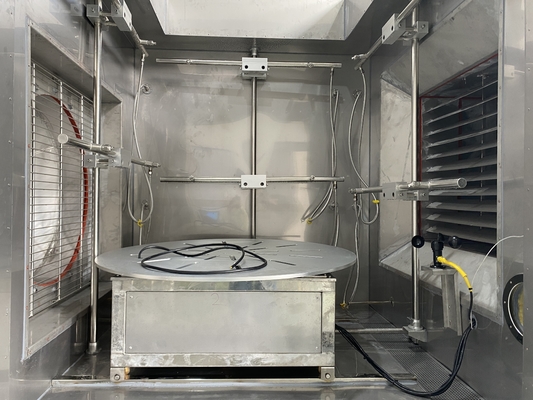

Cấu trúc hệ thống

Để đảm bảo đường nước sạch lâu dài, khi thử nghiệm nước mưa được dừng lại, nước trong ống nước sẽ tự động trở lại bể nước.Các khay nhỏ giọt sẽ được ép bởi không khí nén để ép ra nước, để không có nước trong đường ống nước và đầu nhỏ giọt để ngăn ngừa không hoạt động lâu dài.

Vì thử nghiệm sẽ tạo ra một lượng lớn dòng chảy nước mưa, nước mưa rơi từ thử nghiệm sẽ được thu thập ở trung tâm thông qua cổng tràn ở dưới cùng của buồng làm việc hộp bên trong,và được tái chế qua bộ lọc.

Thủy thoát nước sàn

Có hào thoát và lỗ thoát nước ở đáy hộp thử nghiệm. Sau khi thử mưa, nước tích tụ đi vào bể lắng đọng và được lọc và sử dụng lại.Lỗ thoát nước bằng mặt đất và không ảnh hưởng đến trọng lượng chịu đựng của sàn hộp thử nghiệm và việc nhập và xuất của các sản phẩm thử nghiệm.

Phương pháp điều khiển dòng chảy nước áp suất

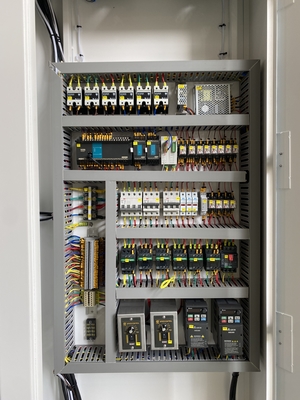

Hệ thống điều khiển phản hồi vòng kín bao gồm cảm biến áp suất nước, cảm biến dòng chảy nước, bộ điều khiển, van điện từ, mô-đun điều khiển AD, biến tần số,và một bơm điều chỉnh dòng chảy nước áp suất. Điều khiển PID

thuật toán được sử dụng để vận hành năng động buồng thử nghiệm trong thời gian thực. dòng chảy áp suất nước của vòi ống buồng được điều chỉnh tinh tế và nhanh chóng. (hình ảnh chỉ là tài liệu tham khảo)

Tài xế

Bộ biến tần không bước được điều khiển tín hiệu kỹ thuật số, mô-đun điều khiển AD (hình chỉ để tham khảo)

Máy điều khiển

Sử dụng máy bơm nước ly tâm nhiều giai đoạn ngang với tiếng ồn thấp, cấu trúc nhỏ gọn và không gian lắp đặt nhỏ (hình ảnh chỉ để tham khảo)

Bộ cảm biến dòng chảy thủy lực

Cảm biến áp suất chất lỏng điện tử, cảm biến dòng chảy chất lỏng điện tử (hình ảnh chỉ để tham khảo)

Nút nước

Nút thử mưa nhỏ giọt đặc biệt, ống thử phun nước (hình chỉ để tham khảo)

lỗ thoát nước ngưng tụ

Các lỗ thoát nước với chất ngưng tụ và chất ngưng tụ trong xưởng

lỗ tràn

Một lỗ tràn được sắp xếp bên trong hộp để hướng dẫn nước dẫn trong buồng thử nghiệm
