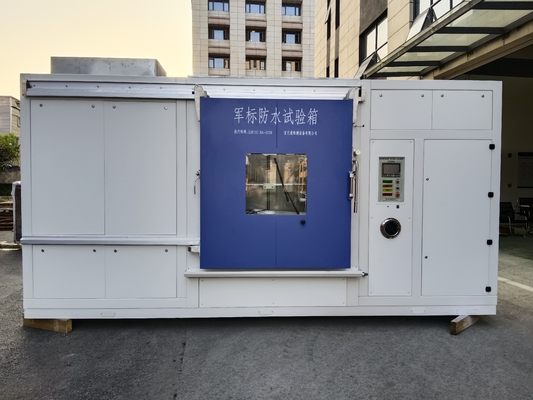

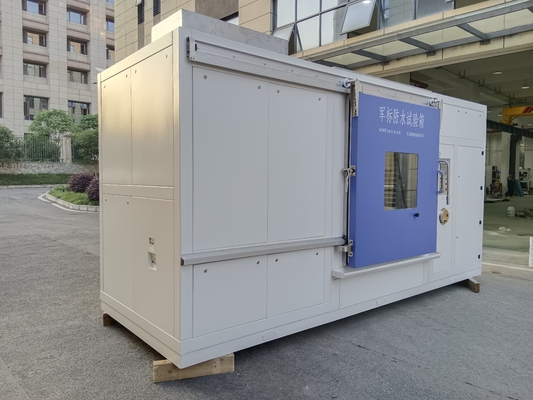

| Tên thương hiệu: | Envsin |
| Số mẫu: | EFS-LC |
| MOQ: | 1 |
| giá bán: | $15000 >=1 Set |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T |
| Khả năng cung cấp: | 5 bộ mỗi tháng |
| 1Các thông số kỹ thuật | |
| IPX1 IPX2 | Nhiệt độ nước phun: sự khác biệt nhiệt độ giữa nhiệt độ nước và mẫu không được lớn hơn 5 °C và nhiệt độ nước không được thấp hơn 5 °C. |
| Chiều kính lỗ chân: Ø 0,8mm (có thể thay thế) | |
| Khoảng cách tối thiểu giữa vòi phun và mẫu là 200mm | |
| Khoảng cách ống kim: 20mm | |
| Tốc độ thử nghiệm: (1 ~ 20) R / min (có thể điều chỉnh) | |
| Kích thước băng ghế thử: Φ 600mm* 600mm | |
| Trọng tải của băng ghế thử: ≤ 30kg (có thể tùy chỉnh) | |
| Khoảng cách ly tâm: 100mm | |
| Các yêu cầu khác: Thang thử có thể điều chỉnh góc | |
|
IPX3 IPX4
|
bán kính của vòng phun: R400mm |
| Chiều kính lỗ: Φ 0,4mm (có thể thay thế) | |
| Khoảng cách tối đa giữa vòi phun và mẫu là 200mm | |
| Khoảng cách giữa hai lỗ: 50mm | |
| Chiều kính của ống phun nước: Φ 16mm | |
| Vòng xoay của ống phun: góc xoay 0 ° ~ ± 165 ° có thể được thiết lập trong chương trình và được điều khiển bởi động cơ servo. Nó có thể ở bất kỳ vị trí nào ở bất kỳ góc nào hoặc điều chỉnh góc bằng tay. | |
| Dòng phun: 0,07l phút ± 5% mỗi lỗ (nó có thể được thiết lập và hiển thị trong bộ điều khiển với sự thay đổi áp suất phun) | |
| Tốc độ xoay: 0 ~ 90 ° / S (có thể điều chỉnh) | |
| Tốc độ quay của bảng mẫu: 0 ~ 17R / phút (được điều chỉnh) | |
| Kích thước băng ghế thử: Φ 500mm (có thể tùy chỉnh) | |
| Trọng tải của bảng mẫu: ≤ 30kg (có thể tùy chỉnh) | |
| Những người khác: số lượng lỗ và tổng lưu lượng nước của ống xoay tùy chỉnh đáp ứng các yêu cầu của các bán kính ống xoay khác nhau trong Bảng 9 của gb4208-2017; Theo gb4208-2017,nó được trang bị một máy phun nước và phun nước chống phun | |
| IPX5 | Chuyên đường bên trong vòi phun: 6,3 mm; |
| Dòng chảy nước: (12,5l ± 0,625) L/min (công cụ điều khiển có thể được đặt và hiển thị) | |
| Thời gian thử nghiệm: ít nhất 3 phút; | |
| Khoảng cách từ vòi phun đến bề mặt vỏ: 2,5m ~ 3m | |
| Phần trung tâm của dòng chảy chính: một vòng tròn có đường kính khoảng 40mm ở 2,5m từ vòi phun | |
| IPX6 | Chuyên đường bên trong vòi phun: 12,5 mm; |
| Dòng chảy nước: (100L ±5) L/min (điện điều khiển có thể được đặt và hiển thị) | |
| Thời gian thử nghiệm: ít nhất 3 phút; | |
| Khoảng cách từ vòi phun đến bề mặt vỏ: 2,5m ~ 3m | |
| Phần trung tâm của dòng chảy chính: một vòng tròn có đường kính khoảng 120mm ở khoảng 2,5m từ vòi phun | |
| IPX6K | Độ kính bên trong vòi phun: 6.3mm; Có thể thay thế. |
| Dòng nước: (75±5) L/min (điều khiển có thể được đặt và hiển thị) | |
| Khoảng cách từ vòi phun đến bề mặt vỏ: 2,5m ~ 3m | |
| Thời gian thử nghiệm: ít nhất 3 phút; | |
| Áp suất nước: ít nhất 1000kPa | |
| IPX9K | Thời gian làm việc liên tục: ≥5h |
| góc vòng phun: 0°, 30°, 60°, 90°, vị trí góc kích thước mẫu có thể điều chỉnh | |
| góc vòi: ± 15°, bạn có thể chọn 1 thử nghiệm vòi một mình hoặc 4 thử nghiệm kết hợp vòi | |
| Nhiệt độ nước nhiệt độ cao: nhiệt độ phòng ~ 100 °C, độ phân giải ≤ 0,1 °C; nhiệt độ phun nước: 80 °C±5 °C, biến động nhiệt độ ≤ 1 °C, tốc độ sưởi nước: nhiệt độ phòng ~ 85 °C,trung bình ≥ 1 °C / phút. | |
| Thời gian phun: 1 ~ 900 giây, cài đặt điều chỉnh | |
| Khoảng cách phun nước: khoảng cách 100mm ~ 150mm từ trung tâm của bàn xoay có thể được điều chỉnh bằng tay. | |
| Áp suất phun nước: 8 ~ 10MPa, cài đặt có thể điều chỉnh. | |
| Dòng chảy phun nước: (14 ~ 16) L / phút, cài đặt có thể điều chỉnh. | |
| Tốc độ kệ máy quay: 1 ~ 12 r / min, cài đặt điều chỉnh. | |
| Độ cao máy quay: 0 ~ 400mm, cài đặt có thể điều chỉnh. | |
| 1.2 Tiêu chuẩn thử nghiệm |
1. ISO16750-1-2006 điều kiện môi trường và thử nghiệm cho thiết bị điện và điện tử của phương tiện đường bộ (điều khoản chung) 2Din40050-9 mã IP lớp bảo vệ lồng |
| 3. ISO20653 xe đường bộ - mức độ bảo vệ (mã IP) - bảo vệ thiết bị điện chống lại các vật thể lạ, nước và tiếp xúc | |
| 4Mã IEC60529 về bảo vệ khoang điện | |
|
5. GMW 3172 (2007) Yêu cầu chung về môi trường, độ tin cậy và hiệu suất xe 6.Vw80106-2008 điều kiện thử nghiệm chung cho các thành phần điện và điện tử của ô tô |
|
| 7.QC / T 417.1 (2001) Bộ kết nối dây chuyền xe hơi phần 1 | |
| 8.Gb4208 lớp bảo vệ khoang | |
| 2. Hệ thống mưa | |
|
IPX1, IPX2
IPX3,IPX4,IPX4K
IPX5, IPX6, IPX6K
IPX9K
|
|
| 2.1 Cấu trúc |
1Điều chỉnh mưa phun được đạt được bằng hệ thống kiểm soát dòng chảy nước áp suất chủ yếu bao gồm máy bơm tăng cường chuyển đổi tần số điện tử và cảm biến dòng chảy;
2Để đảm bảo sự sạch sẽ lâu dài của đường thủy, khi thử nghiệm nước mưa dừng lại, nước trong ống nước sẽ tự động trở lại bể nước,và chảo nhỏ giọt sẽ thêm không khí nén để thanh lọc và ép nước tích lũy, để không có nước trong ống nước và đầu nhỏ giọt, để ngăn chặn sự tắc nghẽn do ăn mòn của nước ống dẫn trong một thời gian dài; 3Vì thử nghiệm sẽ tạo ra một lượng lớn dòng chảy nước mưa, nước mưa rơi từ thử nghiệm sẽ được lấy lại trung tâm thông qua cửa tràn ở đáy của buồng làm việc hộp bên trong,và được tái chế sau khi xử lý qua bộ lọc. |

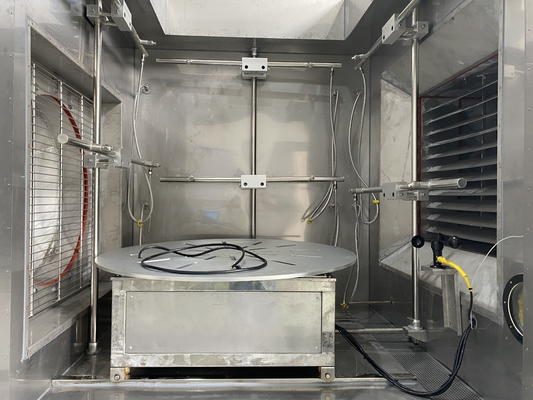

| 2.2 Bàn đặt mẫu xoay điện |
Thiết bị được sử dụng để đặt vật liệu thử nghiệm. Thiết bị bàn xoay có thể điều chỉnh vị trí bằng cách di chuyển sang trái và phải qua các bánh xe được lắp đặt ở phía dưới.Tốc độ quay và góc quay có thể được điều khiển và thiết lập thông qua các phím giao diện cảm ứng (hình ảnh chỉ để tham khảo)
|
|
2.3
|

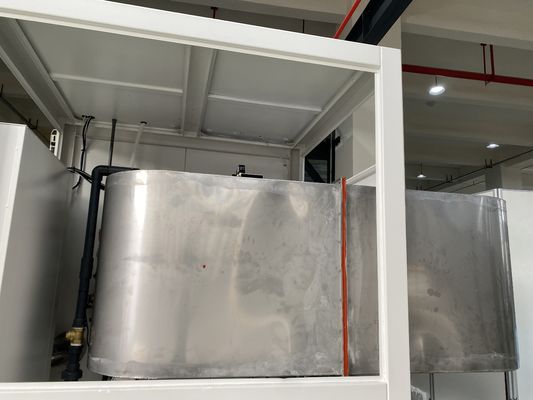

Nước tích lũy sau thử nghiệm mưa có thể được tái chế vào bể lắng đọng nhiều giai đoạn và được sử dụng lại sau khi lọc;Nó cũng có thể được xả trực tiếp vào hầm thoát nước tại trang web của khách hàng |
| 2.4 Thủy thoát nước sàn | Có hầm thoát nước và lỗ ở đáy buồng thử nghiệm. Sau khi thử mưa, nước tích tụ đi vào bể lắng đọng và được sử dụng lại sau khi lọc.Cầm thoát nước bằng phẳng với mặt đất và không ảnh hưởng đến sức chịu tải của tấm dưới cùng của buồng thử nghiệm và khả năng tiếp cận của các sản phẩm thử nghiệm |
| 2.5 Chế độ điều khiển áp suất nước và dòng chảy | Hệ thống điều khiển phản hồi vòng kín bao gồm cảm biến áp suất nước, cảm biến dòng chảy nước, bộ điều khiển, van điện tử, mô-đun điều khiển quảng cáo,Chuyển biến tần số và bơm điều chỉnh dòng chảy nước áp suấtThông qua thuật toán điều khiển p.i.d, dòng nước áp suất của vòi phun trong buồng thử nghiệm có thể được điều chỉnh và kiểm soát trong thời gian thực và năng động. (hình ảnh chỉ để tham khảo) |
| 2.6 Tài xế |
Bộ chuyển đổi tần số không bước được điều khiển tín hiệu kỹ thuật số và mô-đun điều khiển quảng cáo (hình ảnh chỉ để tham khảo)
|
| 2.7 Máy vận hành |
Máy bơm nước ly tâm nhiều giai đoạn ngang với tiếng ồn thấp, cấu trúc nhỏ gọn và không gian lắp đặt nhỏ phải được chọn (hình chỉ để tham khảo)
|
| 2.8 Cảm biến dòng chảy áp suất nước |
Hình ảnh của cảm biến dòng chảy chất lỏng điện tử (chỉ để tham khảo)
|
| 2.9 vòi nước | Nút thử mưa nhỏ giọt đặc biệt và ống thử phun nước (hình chỉ để tham khảo) |
| 2.10 lỗ thoát nước đặc | Các lỗ thoát nước với nước đặc phòng làm việc và nước đặc đơn vị |
| 2.11 lỗ tràn | Một lỗ tràn được đặt bên trong hộp để hướng dẫn thoát nước ngưng tụ trong hộp thử nghiệm |
| 2.12 ống xoay |
Bụi lắc được xung bởi PLC đến servo, và động cơ servo được điều khiển để điều khiển góc ống lắc và tốc độ ống lắc để đạt được vị trí chính xác của ống lắc.Nước thử nghiệm được kết nối với trục của ống lắc thông qua khớp quay tốc độ cao để đảm bảo không có rò rỉ nước, và nước đi vào ống ống lắc trong quá trình hoạt động, và sau đó bắn ra thông qua vòi phun để nhận ra thử nghiệm mưa ống lắc.
|
|
2.13 IPX5, IPX6, IPX6K
|
IPX5, IPX6, IPX6K vòi là một thiết bị có thể tháo rời, khi IPX5, IPX6, IPX6K thử nghiệm, các đặc biệt thử nghiệm jet rack được di chuyển đến thiết bị trước khi clip nhanh được cố định,và sau đó kết nối với một ống nước nhanhVì thử nghiệm yêu cầu khoảng cách vòi phun từ máy lấy mẫu là 2,5 đến 3,0 mét, khung phun nước di động có thể sử dụng không gian thử nghiệm hiệu quả hơn và khi nó được sử dụng,nó sẽ được di chuyển sang một bên và sẽ không chiếm vị trí. Trong quá trình thử nghiệm, có một thiết bị cách ly để ngăn nước tràn ra khỏi thiết bị
|
| 2.14 IPX9K |
A. Chế độ cấu trúc: thử nghiệm IPX9K cho thử nghiệm tẩy nước nhiệt độ cao và áp suất cao, thiết bị thử nghiệm này trong các chế độ làm việc khác tự động thu nhỏ mặt sau của hộp bên trong,khi chọn chế độ làm việc nàyIPX9K tự động mở rộng đến vị trí thử nghiệm: trung tâm của bàn xoay thử nghiệm.phương pháp thoát nước hộp bên trong tự động chuyển sang thoát nước bể nước nhiệt độ cao để ngăn ngừa làm mát nhiệt độ nước quá nhanh. B. Chế độ điều khiển nhiệt độ nước: bằng cảm biến nhiệt độ, bộ điều khiển, mô-đun điều khiển rơle trạng thái rắn, bể nước nhiệt độ cao, bể nước nhiệt độ thấp,Động cơ sưởi điện để tạo thành một hệ thống điều khiển sưởi ấm phản hồi vòng kín, thông qua thuật toán điều khiển PID, thời gian thực điều khiển nhiệt độ động của nước thử nghiệm tốt và nhanh chóng.nước nhiệt độ thấp được bổ sung nhanh chóng và làm mát xuốngĐồng thời, bể nước nhiệt độ cao được trang bị máy bơm nước lưu thông nhiệt độ cao,để nhiệt độ nước luôn ở trạng thái đồng đềuNếu nhiệt độ nước của bể nước nhiệt độ cao không đủ trong quá trình thử nghiệm,Thiết bị sẽ đợi nhiệt độ nước tăng lên nhiệt độ đặt trước khi tiếp tục hoạt động.. Máy điều khiển sưởi ấm sử dụng một SSR rơle trạng thái rắn, chuyển đổi đầu ra tín hiệu điều khiển lượng sưởi bởi bộ điều khiển trung tâm,và điều khiển máy sưởi điện của bể nước để làm việc để kiểm soát nhiệt độ nước và kiểm soát dòng lớn với một dòng nhỏĐộng cơ sưởi ấm là một máy sưởi điện loại UL được đóng gói trong vật liệu hợp kim chống ăn mòn chống ăn mòn ở nhiệt độ cao.
|
| 3 Hệ thống điều khiển điện | |
| 3.1Các phụ kiện điện chính là các thương hiệu hàng đầu quốc tế, chẳng hạn như bảo vệ rò rỉ, tiếp xúc AC, tiếp xúc trung gian, v.v.Công nghệ Samwon của Hàn Quốc được sử dụng cho bộ điều khiển ACU và DCU module, Gallo Gavazzi của Thụy Sĩ được sử dụng cho relé trạng thái rắn, và phoenix của Đức được sử dụng cho bảng kết nối điện.Các thành phần điện chất lượng cao được sử dụng để đảm bảo hoạt động ổn định lâu dài của hệ thống | |
|
3.2 Thiết bị điều khiển điện được trang bị một bảng phân phối để lắp đặt và quản lý tập trung;để hệ thống điều khiển điện là mô-đun được thiết kế để phân phối điện và thuận tiện để kiểm tra và bảo trì
|
|
|
3.3 Tất cả các thành phần và mạch điều khiển điện đều được trang bị các dấu hiệu và số dây để chuẩn hóa lắp ráp điện và tạo điều kiện dễ dàng cho kiểm tra và bảo trì:
|
|
| 3.4- Phân tách nước và điện và cấu trúc lắp ráp:áp dụng thiết kế cấu trúc tách và lắp ráp độc lập của hệ thống đường thủy và hệ thống điều khiển điện để đảm bảo an toàn và độ tin cậy của hộp thử nghiệm (bản sáng chế độc quyền, số bằng sáng chế: zl201220245236.8) | |
| 4Hệ thống điều khiển chính của buồng thử nghiệm | |

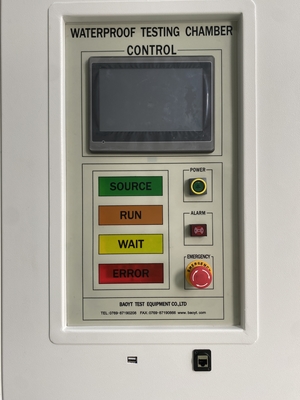

| 4.1 Hệ thống điều khiển | Mô-đun PLC + màn hình cảm ứng LCD màu tích hợp bộ điều khiển não chính |
| 4.2 Độ chính xác hiển thị | Nhiệt độ ≤ 0,1 °C; Áp suất nước ≤ 0,1hpa; Dòng chảy nước ≤ 0,1 l / phút; Thời gian ≤ 0,1 phút |
| 4.3 Chế độ thiết lập |
Nó có hai chế độ: thiết lập tham số liên tục (bản tay) và cài đặt chương trình: Cài đặt tham số liên tục (bản tay): cường độ mưa và cường độ nhỏ giọt; Cài đặt chương trình: cường độ mưa, cường độ giọt mưa và thời gian thử nghiệm |
| 4.4 Chế độ điều khiển |
Nó có hai chế độ điều khiển: liên tục (bộ tay) và tự động chương trình: Kiểm soát liên tục (bản tay): khởi động và dừng bằng tay khi thời gian đến. Kiểm soát chương trình tự động: khởi động chương trình hoặc khởi động chậm và dừng tự động khi thời gian đến |
| 4.5 Giao diện hiển thị | Độ phân giải ma trận dot 800x480, màn hình LCD màu TFT |
| 4.6 Các chức năng khác |
4.6.1 Cảnh báo lỗi, nguyên nhân và chức năng xử lý nhanh 4.6.2 Chức năng bảo vệ tắt điện 4.6.3 Chức năng bảo vệ nhiệt độ giới hạn trên và dưới 4.6.4 Chức năng thời gian lịch (bắt đầu tự động và dừng tự động) 4.6.5 post function. 4.6.6 cài đặt tham số của bộ điều khiển bảo vệ mật khẩu có thể được tùy chỉnh |
| 4.7 Giao diện lưu trữ dữ liệu và chức năng |
4.7.1 Lưu trữ dữ liệu địa phương: thông tin lưu trữ bao gồm các thông số thử nghiệm chính như ngày và giờ thử nghiệm, giá trị mục tiêu thử nghiệm và giá trị đo thử nghiệm. Thời gian lấy mẫu lưu trữ có thể được thiết lập,và dữ liệu thử nghiệm ít nhất 1 năm có thể được lưu trữ. Dữ liệu có thể được xuất thông qua phương tiện lưu trữ bên ngoài (USB flash disk); 4.7.2 Giao diện dữ liệu USB: bộ điều khiển có thể mở rộng giao diện USB và hỗ trợ chức năng tải xuống dữ liệu |
| 5Thiết bị bảo vệ an toàn điều khiển điện của hộp thử nghiệm | |
| 5.1 Phòng làm việc |
5.1.1 phòng thu độc lập trên bộ bảo vệ nhiệt độ 5.1.2 Bảo vệ quá tải của quạt xử lý không khí 5.1.3 Giám sát áp suất dương trong cabin 5.1.4 phát hiện tốc độ gió trong cabin |
| 5.2 Hệ thống đường thủy |
5.2.1 Bảo vệ quá tải của máy bơm tăng cường nước 5.2.2 Bảo vệ áp suất quá tải của đường ống nước 5.2.3 Bảo vệ bình nước ở mức nước thấp 5.2.4 Bảo vệ ngập nước trong bể chứa nước |
|
5.3 Hệ thống cung cấp điện |
5.3.1 Bảo vệ mất pha nguồn điện và lỗi chuỗi pha 5.3.2 mạch ngắn độc lập trên hệ thống bảo vệ dòng của dây điều khiển 5.3.3 mạch ngắn độc lập trên dòng của mạch chính dòng cao 5.3.4 Bảo vệ rò rỉ của bộ ngắt rò rỉ ELBC và bảo vệ chống tăng điện tử RC |
| 5.4 Các loại khác |
5.4.1 Thông báo phát hiện thiếu khí nén 5.4.2 Bảo vệ trái đất bằng vỏ phòng thử 5.4.3 Bảo vệ điện của các thiết bị điều khiển phụ trợ khác và bảo vệ an toàn nhân viên |
