| Tên thương hiệu: | Envsin |
| Số mẫu: | ESC-1000 |
| MOQ: | 1 bộ |
| giá bán: | $8000 >=1 Set |
| Điều khoản thanh toán: | T / T, L / C |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| 1 Tính năng | |
| 1.1 Không gian thử nghiệm | 1000 lít |
| 1.2 Kích thước bên trong | 1000mm × 1000mm × 1000mm (W × D × H) |
| 1.3 Kích thước bên ngoài |
Khoảng: 1500mm × 1430mm × 1920mm (W × D × H) (Vui lòng tùy thuộc vào thiết kế cuối cùng) |
| 1.4 Nguồn cung cấp | AC380V ± 10%, 50Hz ± 1 3 pha, 4 dây + Dây nối đất (3 / N / PE), Điện trở nối đất nhỏ hơn 4Ω |
| 1.5 Công suất hệ thống tối đa | Xấp xỉ: 2KW |
| 1.6 Hệ thống tối đa hiện tại | Xấp xỉ: 7.9A |
| 2 Sự chỉ rõ | |
| 2.1 Nhiệt độ.Phạm vi | RT ﹢ 10 ℃ ～ ﹢ 80 ℃ |
| Nhiệt độ.Độ lệch: ± 5,0 ℃ | |
| Nhiệt độ dao động: ≤ ± 2 ℃ | |
| 2.2 Phạm vi độ ẩm | Lưu ý: Điều kiện môi trường thử nghiệm: nhiệt độ môi trường là + 25 ℃, độ ẩm tương đối ≤85%, không có mẫu vật nào trong buồng thử nghiệm |
| 2.3 Kiểm tra bụi | Bột talc khô có thể lọt qua lỗ buồng 75μm, đường kính dây của sàng trống hình vuông 50μm |
| 2.4 Nồng độ bụi | 2 ～ 5kg / m³ |
| 2.5 Tốc độ gió mẫu | ≤2m / s |
| 2.6 Mức độ chân không | 2Kpa (có thể điều chỉnh) |
| 2.7 Tiêu chuẩn kiểm tra |
GB4208-93 Phương pháp thử bụi cát GB2423.37-89 Phương pháp thử bụi cát JIS D0207 |
| 3 Kết cấu | |

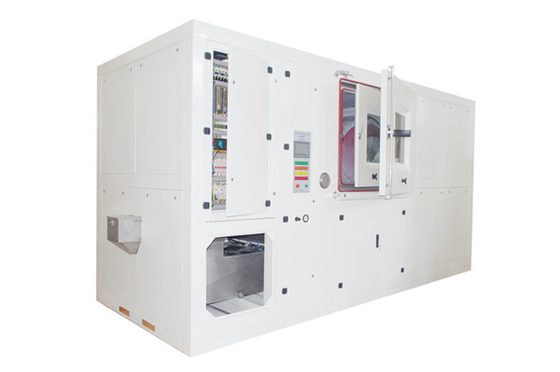

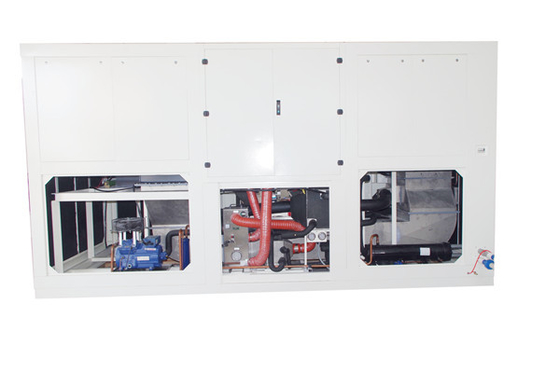

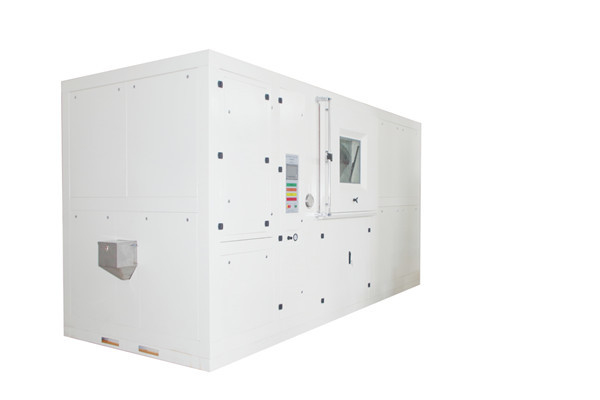

| 3.1 Chế độ cấu trúc | Buồng thử nghiệm sử dụng cấu trúc tích hợp và phòng thử nghiệm là cơ quan chính.Tủ điện điều khiển được thiết lập ở phía bên phải của buồng thử nghiệm, có gắn thiết bị điều khiển điện và thiết bị bảng điều hành.Phía sau và dưới cùng của buồng thử nghiệm được thiết lập với cabin cơ và điện, máy bơm bụi tích hợp, máy rung bụi cát và các thiết bị khác.Thiết bị giao diện chân không, máy gia nhiệt cát và bụi, giá chứa mẫu, ống dẫn khí lưu thông cát và bụi, cửa phòng thử nghiệm và các thiết bị khác phải được thiết lập trong không gian thử nghiệm bên trong. |
| 3.2 Chất liệu |
Chất liệu bên ngoài: Thép tấm cán nguội + quá trình phun sơn tĩnh điện hai mặt Vật liệu nội thất: Thép không gỉ SUS304 Vật liệu cách nhiệt: lớp bọt cách nhiệt polyurethane cứng |
| 3.3 Cửa buồng |
Cửa bản lề đơn * 1 bộ Tay nắm cửa nút kéo bằng hợp kim * 1 bộ Cửa sổ kính nhìn ra kích thước lớn * 1 bộ Máy quét bụi hướng dẫn sử dụng cửa sổ trực quan * 1 bộ |
| 3.4 Kệ không gian làm việc | Giá đỡ mẫu bằng lưới thép không gỉ x 1 bộ ở dưới cùng của phòng thử nghiệm |
| 3.5 Máy sưởi bụi không gian làm việc | Với bộ gia nhiệt điện bọc thép hợp kim vây x 1 bộ, có thể giảm độ ẩm chống đông cứng đóng cục làm nóng bụi cát |
| 3.6 Không gian làm việc lưu thông đường bụi | Đường ống luân chuyển cát và ống dẫn khí bụi, được điều khiển bởi máy bơm bụi chuyển đổi tần số để thổi cát từ cửa thoát bụi ở trên cùng của studio và cát từ cửa thoát bụi ở phía dưới |
| 3.7 Tủ điều khiển điện buồng thử nghiệm |
Tủ điều khiển điện nhỏ được lắp đặt ở phía bên trái của studio, với tấm che cửa có chốt Các thành phần điện, bộ điều khiển, trình điều khiển, v.v. tích hợp sẵn Phía trước tủ điều khiển điện (ngay phía trước buồng thử nghiệm) là bảng điều khiển tương tác giữa người và máy |
| 3.8 Bảng điều khiển buồng thử nghiệm |
Tương tác người-máy tính Màn hình cảm ứng LCD x 1 bộ, tích hợp điều khiển cảm ứng và hiển thị thông tin trạng thái thiết bị Công tắc nút nguồn x 1 Công tắc dừng khẩn cấp x 1 Chuông báo động x 1 |
| 3.9 Hộp thải bụi ở dưới cùng | Hộp xả bụi kiểu ngăn kéo ở dưới cùng của buồng thử nghiệm để thu thập và thay thế bụi cát trong buồng thử nghiệm |
| 3.10 Thiết bị di chuyển cát và bụi | Bơm bụi tuần hoàn kênh bụi kiểm tra hoạt động tuần hoàn bụi cát, bụi hồi lưu miệng bơm bụi cát rung để ngăn chặn sự ngưng tụ của bụi cát |
| 4 Hệ thống điều chỉnh nhiệt độ và độ ẩm | |
| 4.1 Chế độ kiểm soát nhiệt độ | Hệ thống điều khiển sưởi phản hồi vòng kín bao gồm cảm biến nhiệt độ, bộ điều khiển, mô-đun truyền động rơle trạng thái rắn và phần tử điều hành bộ sưởi điện.Thông qua phương pháp tính toán điều khiển PID, nhiệt độ của không khí xung quanh trong buồng thử nghiệm được điều khiển động theo thời gian thực và nhanh chóng, do đó nhiệt độ của bụi cát được tăng lên để khử nước. |
| 4.2 Chế độ kiểm soát độ ẩm | Bằng cảm biến độ ẩm, bộ điều khiển, mô-đun điều khiển rơle trạng thái rắn của các bộ phận điều hành, lò sưởi điện, hệ thống sưởi hút ẩm phản hồi quạt khô, thông qua Cài đặt hệ thống, động thời gian thực để nhanh chóng kiểm tra khả năng hút ẩm không khí trong môi trường phòng thu, bụi cát khô môi trường không dễ ngưng tụ kết tụ. |
| 4.3 Bộ điều khiển | Bộ điều khiển lập trình PLC |
| 4.4 Trình điều khiển hệ thống sưởi | Tín hiệu gia nhiệt đầu ra của hệ thống điều khiển → rơ le trạng thái SOLID SSR → thiết bị truyền động sưởi (lò sưởi điện bọc thép hợp kim chống ăn mòn và nhiệt độ cao) |
| 4.5 Cảm biến nhiệt độ | Cảm biến nhiệt độ điện trở nhiệt PT100 Ω vàng bạch kim |
| 4.6 Cảm biến độ ẩm | Cảm biến độ ẩm điện dung |
| 5 Hệ thống kiểm soát lưu lượng bụi cát | |
| 5.1 Chế độ kiểm soát lưu lượng bụi cát | Bằng cảm biến tốc độ gió, bộ điều khiển, van điện từ, mô-đun điều khiển AD, bộ chuyển đổi tần số, bụi ly tâm của hệ thống điều khiển phản hồi vòng kín của máy bơm, thông qua cách tính toán điều khiển PID, hộp kiểm tra động thời gian thực studio tốc độ gió bụi được tinh chỉnh nhanh chóng kiểm soát để kiểm soát lưu lượng tuần hoàn bụi cát. |
| 5.2 Bộ điều khiển | Bộ điều khiển lập trình PLC |
| 5.3 Trình điều khiển | Bộ chuyển đổi vô cấp truyền động tín hiệu kỹ thuật số, trình điều khiển AD |
| 5.4 Bộ truyền động | Máy bơm bụi tần số thay đổi |
| 5.5 Cảm biến | Cảm biến tốc độ gió điện tử |
| 6 Hệ thống điều khiển | |
| 6.1 Hệ thống điều khiển cảm ứng LCD | Mô-đun điều khiển cảm ứng, bộ điều khiển PLC có thể lập trình + màn hình cảm ứng LCD màu tích hợp.Đặt điều khiển Cài đặt và hiển thị thông tin trạng thái trong một giao diện (hình ảnh mẫu chỉ mang tính chất tham khảo, chi tiết tùy thuộc vào thực thể) |
| 6.2 Giao diện hiển thị | Màn hình ma trận điểm 800X480 7,0 inch với màn hình LCD màu TFT |
| 6.3 Phương thức hoạt động | Thao tác kiểu đối thoại trên màn hình cảm ứng, các thông số đầu vào cảm ứng |
| 6.4 Trình chỉnh sửa chương trình | Trình chỉnh sửa chương trình do người dùng xác định, lưu mặc định trong một thời gian dài, có thể bị cắt và quản lý thay đổi |
| 6.5 Hiển thị dữ liệu | Đặt giá trị, giá trị đo, thời gian chạy, trạng thái chạy chương trình, trạng thái đầu ra và các thông tin khác |
| 6.6 Mở rộng chức năng | Với khả năng điều khiển logic lập trình cổng ra bên ngoài dồi dào, khả năng mở rộng đầu phát hiện thông minh |
| 6.7 Giao diện chức năng và lưu trữ dữ liệu | 6.7.1Lưu trữ dữ liệu: Thông tin lưu trữ bao gồm ngày và giờ thử nghiệm, giá trị mục tiêu thử nghiệm và giá trị đo thử nghiệm và các thông số thử nghiệm chính khác.Thời gian lấy mẫu lưu trữ có thể được thiết lập và dữ liệu thử nghiệm không dưới 1 năm có thể được lưu trữ.Dữ liệu có thể được xuất thông qua phương tiện lưu trữ bên ngoài (đĩa USB); |
| 6.7.2Giao diện dữ liệu: Bộ điều khiển có giao diện USB có thể mở rộng để hỗ trợ tải xuống dữ liệu | |
| 6.7.3Phương thức giao tiếp: Buồng thử nghiệm với giao diện dữ liệu RJ45, chẳng hạn như phần mềm chức năng giao tiếp trên PC, có thể được kết nối với giao diện này để đạt được chức năng quản lý từ xa của máy tính; | |
| 6.8 Chức năng khác |
6.8.1 Cảnh báo lỗi và nguyên nhân, chức năng nhắc xử lý 6.8.2 Chức năng bảo vệ tắt nguồn 6.8.3 Giới hạn trên và dưới của chức năng bảo vệ nhiệt độ, áp suất, tốc độ gió 6.8.4 Chức năng hẹn giờ lịch (tự động bắt đầu và tự động dừng) 6.8.5 Chức năng tự kiểm tra khởi động 6.8.6 Đặt bộ điều khiển bảo vệ bằng mật khẩu có thể được thiết lập các thông số |
| 7 Thiết bị bảo vệ an toàn | |
| 7.1 Hệ thống tuần hoàn cát và bụi |
7.1.1 Không gian thử nghiệm bộ bảo vệ quá nhiệt 7.1.2 Bảo vệ quá tải bơm bụi |
| 7.2 Hệ thống sưởi |
7.2.1 Bảo vệ chống bỏng không khí của lò sưởi 7.2.2 Bảo vệ quá tải của lò sưởi |
| 7.3 Hệ thống cung cấp điện |
7.3.1 Bảo vệ mất pha và lỗi thứ tự pha của nguồn điện 7.3.2 Mạch điều khiển bảo vệ quá dòng ngắn mạch độc lập 7.3.3 Bảo vệ quá dòng độc lập mạch chính dòng điện cao 7.3.4 Bảo vệ chống rò rỉ bộ ngắt mạch rò rỉ ELBC, bảo vệ chống sóng điện tử RC |
| 7.4 Khác | Bảo vệ tiếp đất vỏ buồng thử nghiệm |
