| Tên thương hiệu: | Envsin |
| Số mẫu: | ESC-1000 |
| MOQ: | 1 bộ |
| giá bán: | $8000 >=1 Set |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 10 BỘ MỖI THÁNG |

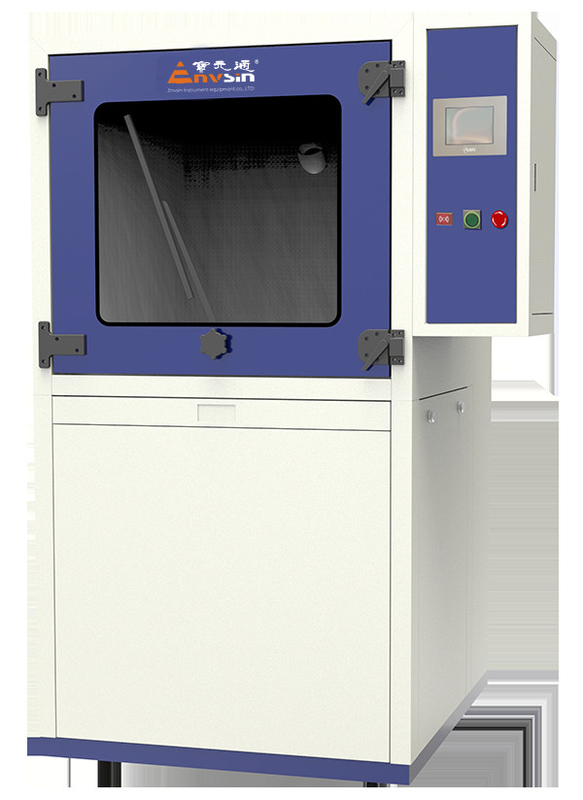

IP5X IP6X BUMBER SAND VÀ BUS
Ứng dụng

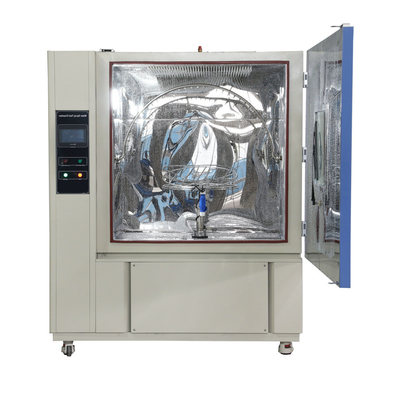

Thiết bị kiểm tra mưa này là một thiết bị không chuẩn. Hộp kiểm tra mưa mô phỏng nhân tạo được sử dụng cho các thiết bị tín hiệu và chiếu sáng bên ngoài và bảo vệ vỏ đèn ô tô. Đây là một thiết bị thử nghiệm không thể thiếu trong hàng không vũ trụ, ô tô và xe máy, điện và điện tử, thiết bị gia dụng, nghiên cứu khoa học và các lĩnh vực khác.
| 1 Tính năng | |
| 1.1 Không gian kiểm tra | 1000 lít |
| 1.2 Kích thước nội thất | 1000mm × 1000mm × 1000mm (W × D × H) |
| 1.3 Kích thước bên ngoài |
Khoảng: 1500mm × 1430mm × 1920mm (W × D × H) (Xin vui lòng sẽ phải tuân theo thiết kế cuối cùng) |
| 1.4 Cung cấp điện | AC380V ± 10%, 50Hz ± 1 3 pha, 4 dây + dây nối đất (3/n/pe), điện trở nối đất nhỏ hơn 4Ω |
| Công suất hệ thống tối đa 1,5 | Khoảng: 2kw |
| 1.6 Dòng điện hệ thống tối đa | Khoảng: 7.9a |
| 2 Đặc điểm kỹ thuật | |
| 2.1 Nhiệt độ. Phạm vi | RT ﹢ 10 ℃～﹢ 80 |
| Nhiệt độ. Độ lệch: ± 5,0 | |
| Biến động nhiệt độ: ≤ ± 2 | |
| 2.2 Phạm vi độ ẩm | Lưu ý: Điều kiện môi trường thử nghiệm: Nhiệt độ môi trường là +25, độ ẩm tương đối ≤85%, không có mẫu vật trong buồng thử nghiệm |
| 2.3 Bụi thử nghiệm | Talc khô có thể đi qua lỗ buồng 75μm, đường kính dây có rây rỗng vuông 50 μm |
| 2.4 Nồng độ bụi | 2 ～ 5kg/m³ |
| 2.5 Tốc độ gió mẫu | ≤2m/s |
| 2,6 độ chân không | 2kPa (có thể điều chỉnh) |
| 2.7 Tiêu chuẩn kiểm tra |
GB4208-93 Phương pháp kiểm tra bụi cát GB2423.37-89 Phương pháp kiểm tra bụi cát JIS D0207 |
| 3 Kết cấu | |
| 3.1 Chế độ cấu trúc | Buồng thử nghiệm áp dụng cấu trúc tích phân và phòng thử là cơ thể chính. Một tủ điều khiển điện được thiết lập ở phía bên phải của buồng thử nghiệm, với thiết bị điều khiển điện tích hợp và thiết bị điều hành. Phía sau và đáy của buồng thử nghiệm được thiết lập với cabin cơ và điện, bơm bụi tích hợp, máy rung bụi cát và các thiết bị khác. Thiết bị giao diện chân không, lò sưởi cát và bụi, giá lưu trữ mẫu, ống dẫn khí lưu thông cát và bụi, cửa phòng thử và các thiết bị khác sẽ được thiết lập trong không gian thử nghiệm bên trong. |
| 3.2 Vật liệu |
Vật liệu bên ngoài: Tấm thép cuộn lạnh + Quá trình phun tĩnh điện hai mặt Vật liệu nội thất: Thép Sus304Stainless Vật liệu cách nhiệt: lớp bọt cách nhiệt cứng nhắc |
| 3,3 Cửa buồng |
Cửa đơn bản lề *1 bộ Tay cầm cửa nút Kéo hợp kim *1 bộ Cửa sổ xem kính kích thước lớn *1 bộ Máy cạo bụi hướng dẫn sử dụng cửa sổ trực quan *1 bộ |
| 3.4 Kệ không gian làm việc | Giá đỡ lưới bằng thép không gỉ X 1 đặt ở dưới cùng của phòng thử nghiệm |
| 3.5 Máy sưởi bụi không gian làm việc | Với bộ máy sưởi điện bọc thép hợp kim Fin x 1, có thể làm giảm độ ẩm chống đông cứng nhiệt Bụi cát |
| 3.6 Không gian làm việc lưu thông đường bụi | Đường ống lưu thông ống cát và bụi bụi, được điều khiển bởi bơm bụi chuyển đổi tần số để thổi cát từ ổ cắm bụi ở đầu studio và cát từ ổ cắm bụi ở phía dưới |
| 3.7 Tủ điều khiển điện của buồng kiểm tra |
Tủ điều khiển điện nhỏ được lắp đặt ở phía bên trái của studio, với tấm bìa cửa chốt Các thành phần điện tích hợp, bộ điều khiển, trình điều khiển, v.v. Phía trước tủ điều khiển điện (ngay trước buồng thử nghiệm) là một bảng điều khiển cho tương tác máy-máy |
| 3.8 Bảng điều khiển buồng kiểm tra |
Màn hình cảm ứng tương tác giữa người và máy tính của con người x 1, tích hợp kiểm soát cảm ứng và hiển thị thông tin trạng thái thiết bị Công tắc nút nguồn x 1 Công tắc dừng khẩn cấp x 1 Tiếng chuông báo thức x 1 |
| 3.9 Hộp khí thải bụi ở phía dưới | Hộp xả loại ngăn kéo ở dưới cùng của buồng thử nghiệm để thu thập và thay thế bụi cát trong buồng thử nghiệm |
| 3.10 Thiết bị di chuyển cát và bụi | Lưu thông Kênh bụi Bụi Bơm bụi Kiểm tra bụi Sand Hoạt động lưu thông, bụi trở lại miệng Bơm bụi Bụi cát để ngăn chặn sự ngưng tụ kết tủa bụi cát |
| 4 Hệ thống điều chỉnh nhiệt độ và độ ẩm | |
| 4.1 Chế độ kiểm soát nhiệt độ | Hệ thống điều khiển gia nhiệt phản hồi vòng kín bao gồm cảm biến nhiệt độ, bộ điều khiển, mô-đun chuyển động trạng thái rắn và phần tử điều hành máy sưởi điện. Thông qua phương pháp tính toán điều khiển PID, nhiệt độ của không khí xung quanh trong buồng thử nghiệm được kiểm soát động trong thời gian thực và nhanh chóng, do đó nhiệt độ của bụi cát tăng lên để mất nước. |
| 4.2 Chế độ kiểm soát độ ẩm | Theo cảm biến độ ẩm, bộ điều khiển, mô-đun lái xe trạng thái rắn của các thành phần điều hành, lò sưởi điện, hệ thống sưởi ấm phản hồi của quạt khô, thông qua các thiết lập hệ thống, thời gian thực động để nhanh chóng kiểm tra môi trường phòng thu phòng không khí, bụi cát trong môi trường khô không dễ bị ngưng tụ. |
| Bộ điều khiển 4.3 | Bộ điều khiển lập trình PLC |
| 4.4 Trình điều khiển sưởi ấm | Điều khiển Tín hiệu gia nhiệt đầu ra của hệ thống → Rơle trạng thái rắn SSR → Bộ truyền động gia nhiệt (Máy sưởi điện bọc thép hợp kim nhiệt độ cao và chất chống ăn mòn) |
| Cảm biến nhiệt độ 4,5 | Bạch kim vàng PT100 cảm biến nhiệt độ điện trở nhiệt |
| Cảm biến độ ẩm 4.6 | Cảm biến độ ẩm điện dung |
| 5 Hệ thống điều khiển dòng chảy bụi cát | |
| 5.1 Chế độ điều khiển dòng chảy bụi cát | Theo cảm biến tốc độ gió, bộ điều khiển, van điện từ, mô-đun trình điều khiển AD, bộ chuyển đổi tần số, bụi ly tâm của hệ thống điều khiển phản hồi vòng kín của bơm, thông qua cách điều khiển PID, phép tính toán, hộp kiểm tra động thời gian thực. |
| Bộ điều khiển 5.2 | Bộ điều khiển lập trình PLC |
| 5.3 Trình điều khiển | Bộ chuyển đổi Stepless truyền tín hiệu số, Trình điều khiển quảng cáo |
| 5.4 Bộ truyền động | Bơm bụi tần số thay đổi |
| Cảm biến 5.5 | Cảm biến tốc độ gió điện tử |
| 6 Hệ thống điều khiển | |
| 6.1 Hệ thống điều khiển cảm ứng LCD | Mô -đun điều khiển cảm ứng, Bộ điều khiển PLC có thể lập trình + màn hình cảm ứng LCD màu tích hợp. Đặt cài đặt điều khiển và hiển thị thông tin trạng thái trong một giao diện (hình ảnh mẫu chỉ dành cho tham chiếu, chi tiết tùy thuộc vào thực thể) |
| 6.2 Giao diện hiển thị | Màn hình ma trận 800 inch 800x480 với màn hình LCD màu TFT |
| 6.3 Chế độ hoạt động | Chạm vào màn hình Kiểu đối thoại Hoạt động, Chạm vào tham số đầu vào |
| 6.4 Biên tập chương trình | Trình chỉnh sửa chương trình do người dùng xác định, tiết kiệm mặc định trong một thời gian dài, có thể được cắt và thay đổi quản lý |
| 6.5 Hiển thị dữ liệu | Đặt giá trị, giá trị đo, thời gian chạy, trạng thái chạy chương trình, trạng thái đầu ra và thông tin khác |
| 6.6 Mở rộng chức năng | Với điều khiển logic có thể lập trình đầu ra bên ngoài phong phú, khả năng mở rộng đầu phát hiện thông minh |
| 6.7 Giao diện lưu trữ và chức năng dữ liệu | 6.7.1Lưu trữ dữ liệu: Thông tin lưu trữ bao gồm ngày và giờ kiểm tra, giá trị mục tiêu kiểm tra và giá trị đo được kiểm tra và các tham số kiểm tra chính khác. Thời gian lấy mẫu lưu trữ có thể được đặt và dữ liệu thử nghiệm không dưới 1 năm có thể được lưu trữ. Dữ liệu có thể được xuất qua phương tiện lưu trữ bên ngoài (đĩa USB); |
| 6.7.2Giao diện dữ liệu: Bộ điều khiển có giao diện USB có thể mở rộng để hỗ trợ tải xuống dữ liệu | |
| 6.7.3Giao diện giao tiếp: Buồng thử nghiệm với giao diện dữ liệu RJ45, chẳng hạn như phần mềm chức năng giao tiếp PC trên, có thể được kết nối với giao diện này để đạt được chức năng quản lý từ xa máy tính; | |
| 6.8 Hàm khác |
6.8.1 Báo động và nguyên nhân lỗi, Chức năng dễ xử lý 6.8.2 Chức năng bảo vệ tắt nguồn 6.8.3 Giới hạn trên và dưới của nhiệt độ, áp suất, chức năng bảo vệ tốc độ gió 6.8.4 Hàm thời gian lịch (Khởi động tự động và dừng tự động) 6.8.5 Chức năng tự kiểm tra khởi động 6.8.6 Đặt bộ điều khiển bảo vệ mật khẩu có thể được đặt tham số |
| 7 Thiết bị bảo vệ an toàn | |
| 7.1 Hệ thống lưu thông cát và bụi |
7.1.1 Không gian kiểm tra bảo vệ nhiệt độ 7.1.2 Bảo vệ quá tải bơm bụi |
| 7.2 Hệ thống sưởi ấm |
7.2.1 Bảo vệ cháy không khí nóng 7.2.2 Bảo vệ quá tải nóng |
| 7.3 Hệ thống cung cấp điện |
7.3.1 Mất pha cung cấp điện và bảo vệ lỗi trình tự pha 7.3.2 Độc lập ngắn mạch trên mạch điều khiển bảo vệ hiện tại 7.3.3 Mạch chính hiện tại cao ngắn về bảo vệ hiện tại 7.3.4 Bảo vệ rò rỉ mạch rò rỉ ELBC, Bảo vệ sóng đột biến điện tử RC |
| 7.4 Khác | Phòng kiểm tra bảo vệ nối đất vỏ của buồng |
Tiêu chuẩn
Buồng kiểm tra chống bụi được thiết kế và sản xuất theo GB4208-93 (tương đương với IEC60529-2001) "Lớp bảo vệ vỏ (mã IP)", phù hợp để kiểm tra cát và bụi của các sản phẩm điện với các chữ số đặc trưng đầu tiên là 5 và 6 (IPX5 và IPX6).
Hộp thử có thể cung cấp luồng khí lưu thông thẳng đứng phi Laminar của bụi, có thể được điều khiển thường xuyên. Đồng thời, nó được trang bị bơm chân không để bơm vào vỏ của sản phẩm được thử nghiệm và có thể điều chỉnh khối lượng bơm và chênh lệch áp suất. Ngoài ra, nó được trang bị một thiết bị điều khiển nhiệt độ không khí để đảm bảo rằng thử nghiệm được thực hiện trong các điều kiện môi trường tiêu chuẩn.
Theo các yêu cầu của tiêu chuẩn, hộp thử nghiệm này áp dụng môi trường bụi tương tự nhân tạo để kiểm tra khả năng chống bụi của sản phẩm được thử nghiệm. Các yêu cầu cụ thể và tiêu chí đủ điều kiện phải phù hợp với GB4208-93 (IEC60529-2001) hoặc các tiêu chuẩn liên quan của sản phẩm.
Câu hỏi thường gặp
1. Bạn là nhà máy/nhà sản xuất hoặc công ty thương mại?
Chúng tôi là nhà máy/nhà sản xuất buồng thử nghiệm môi trường
2. Bạn có cung cấp dịch vụ OEM/ODM không?
Vâng, chúng tôi có kinh nghiệm phong phú trong việc cung cấp dịch vụ OEM/ODM. Dịch vụ thiết kế được cung cấp.
3. Máy có thể được sử dụng ở bên ngoài không?
Với chức năng chống thấm nước, có thể được sử dụng tại Outsise.
4. MOQ của bạn là gì?
Bất kỳ số lượng là chấp nhận được.
